HR 600XL Hybrid Rework System 16.000 Watt 625x625mm

Catalog no.: 0HR600XL GTIN: N/A

Sorry, this entry is only available in Deutsch.

HR 600XL Hybrid Rework System 16.000 Watt Unterheizung 625x625mm

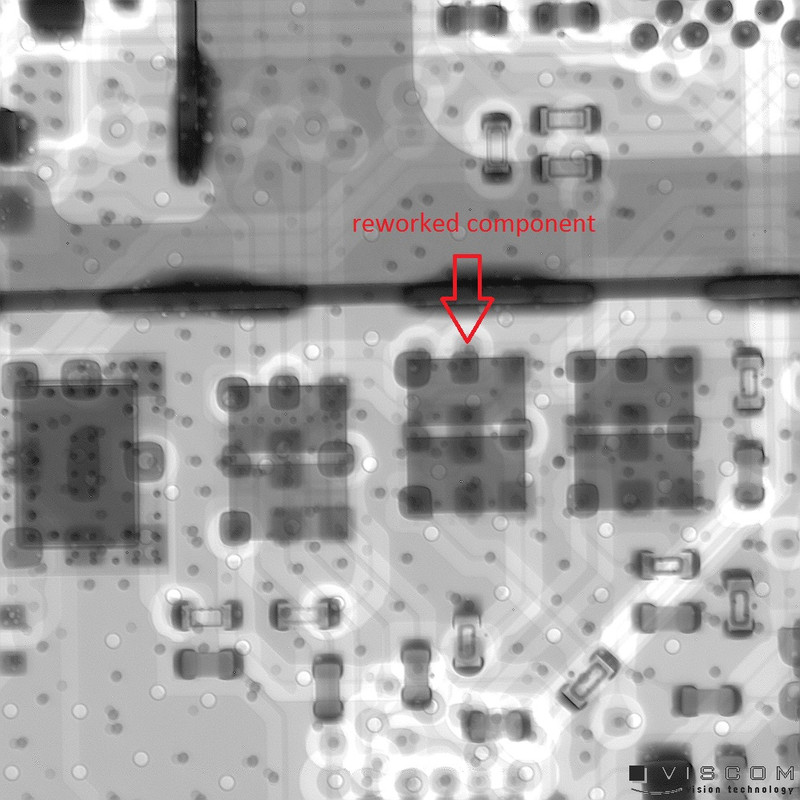

Mit dem Ersa HR 600 XL lassen sich Reparaturen von BTC (bottom terminated components) auf großen Leiterplatten professionell ausführen. Mit einer aktiven Heizfläche von 625 x 625 mm (24 x 24 inch) und einer verarbeitbaren Leiterplattenstärke von bis zu 10 mm eröffnet das System Anwendungsbereiche wie die Telekommuni-kation, Netzwerktechnologie und IT-Infrastruktur. Die unterseitige IR Matrix Heizung(TM) mit insgesamt 15 kW Leistung besteht aus 25 einzeln ansteuerbaren Heizelementen. So lässt sich für jede Anwendung die optimale Wärmeverteilung einstellen. Der hocheffiziente 800 W Hybrid Heizkopf entlötet und installiert Bauteile wie BGAs in der Größe von 60 x 60 mm (2.36 x 2.36 inch) bis hin zu Chip-Widerständen in gewohnt sicherer Ersa-Qualität.Wie der kleine Bruder, das HR 600/2, führt das System die präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung automatisch aus und platziert die Bauteile mit seinem Achssystem exakt mit einer Genauigkeit von bis zu ±0,025 mm. Das HR 600 XL kann vollautomatisch oder halbautomatisch betrieben werden und bietet den Anwender damit die höchstmögliche Flexibilität. Das Gerät ist für die Nutzung der Ersa Dip&Print Sta-tion ausgerüstet um Bauteile mit definierten Mengen von Flussmittel oder Lotpaste vorzubereiten.Die Prozesskontrolle und Dokumentation erfolgt über das HRSoft 2 Software Paket.

HIGHLIGHTS

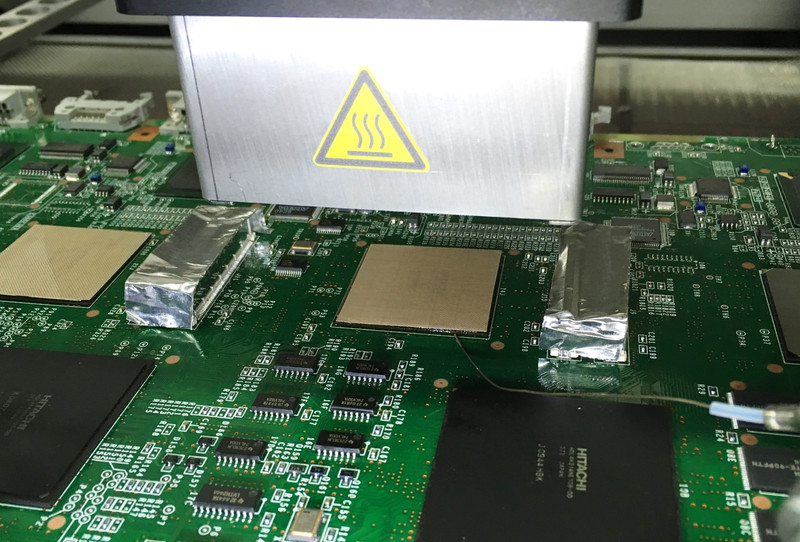

– Hocheffizienter 800-W-Hybrid-Heizkopf
– Großflächige Matrix-Strahler-Untenheizung mit 25 einzelnen Elementen
– Prozessüberwachung mit bis zu 8 Thermoelementen
– Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung
– Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm)
– Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse

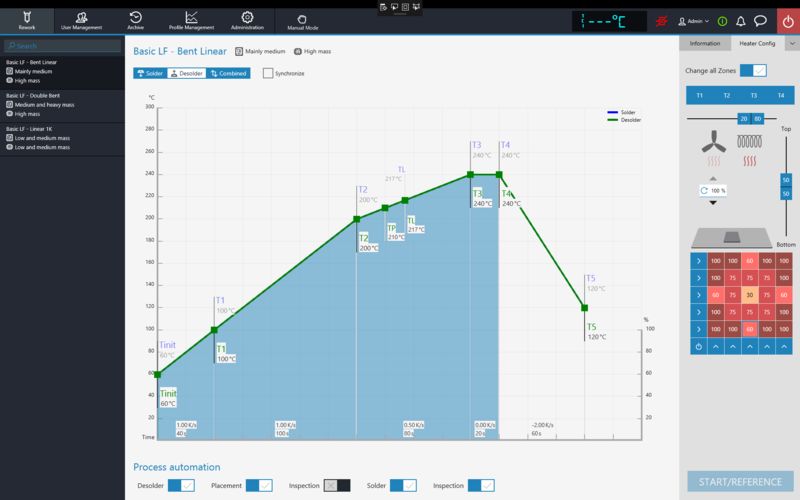

– Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft 2
– Vollautomatischer oder teilautomatischer Betrieb
– Geeignet für die Verwendung der Dip&Print Station

TECHNISCHE DATEN
– 16000 W Heizleistung
– 15000 W Untenstrahler / 25 individuell regelbare Zonen / 625x625mm
– 800 W Hybrid Obenstrahler / 2 Zonen a 400 W / 60 x 60 mm
– 400V AC, 3-phasig, 50/60 Hz, 30A
– Druckluft 6-10 bar, 1/4 Zoll Schnellkupplung
– Max. LP Größe: 625 x 625 mm / 24,6″ x 24,6″ – bis 10mm Stärke
– Bauteilgröße 0,5 x 0,5 mm bis 60 x 60 mm (optional 140x80mm)
– Platziergenauigkeit bis +/- 25 μm
– Platzierkamera oben 5 MP, Ethernet, LED Beleuchtung
– Bauteilkamera unten 5 MP, Ethernet, LED Beleuchtung
– 1 digitaler berührungsloser IR-Sensor eingebaut
– 8 Typ K Thermoelement-Eingänge
– 6 Leiterplattenklemmen verschiebbar (3 fixe Schiene/ 3 flexible Schiene)
– 2 Mittenunterstützungsschienen mit 3 Pins
– 1 Accu-TC Sensor
– 1 Thermoelement-Halter (für HR600XL)
– Luftleitblech 40 x 40 mm
– Luftleitblech 30 x 30 mm
– Luftleitblech 20 x 20 mm
– Düse Ø 5,0 mm (3,5 mm Silikonsauger integriert)
– Düse Ø 10,0 mm (8 mm Silikonsauger integriert)
– Platzierdüse Ø 10 mm
– Platzierdüse Ø 5 mm
– Ethernet Schnittstelle
– TFT Monitor Halterung inklusive Maus & Tastatur
– PC mit 24″Monitor, Tastatur & Maus
– Unterbrechungsfreie Stromversorgung (USV) für PC
– Ersa HRSoft 2 Bediensoftware (WIN7/8/10)
– Made in Germany
